交叉滚子导轨和直线导轨如何选择？-伟德手机网页版
一、各自的特点： 交叉导轨的特点：1套交叉导轨包括4根导轨 2根保持架，是由相互交叉排列的圆柱滚子在经过精密磨削的v型滚道面上往复运动，可承受各个方向的载荷，实现高精度、平稳的直线运动。 直线导轨的特点：直线导轨是滑块 导轨，主要是用来支撑和引导运动部件，按给定的方向做往复直线运动。 二、安装高度的对比：由于交叉导轨是两对导轨平行安装组合成为一套，使得交叉导轨的安装高度可以做到很低，倾覆力矩也高于直线导轨，因此运作起来的机台稳定性远高于直线导轨。 三、有效行程和精度的对比：交叉导轨行程受限，不像直线导轨那样想留多长留多长，在有限的行程内，交叉导轨的往复直线运动精度远高于直线导轨p级。因此可以说交叉导轨的精度远高于直线导轨。 四、 大体上来说，在长行程，高速，高精度的场合，大多使用直线导轨，在短行程/高刚性/高载荷/高精度的场合，大多使用交叉导轨。交叉滚子导轨和直线导轨如何选择？

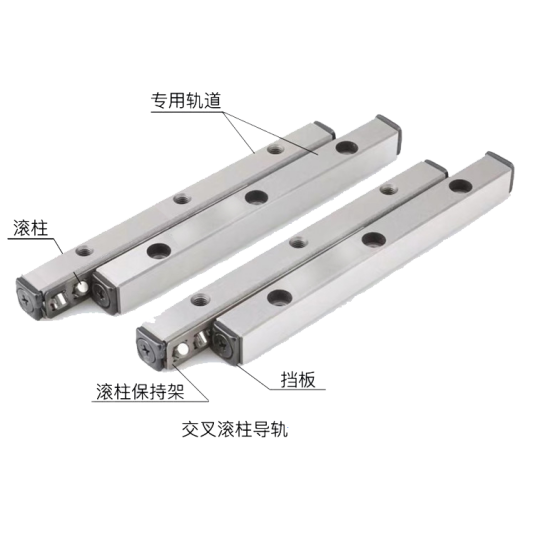

一、各自的特点：伟德手机网页版-伟德国际victor1946的特点：1套交叉导轨包括4根导轨 2根保持架，是由相互交叉排列的圆柱滚子在经过精密磨削的v型滚道面上往复运动，可承受各个方向的载荷，实现高精度、平稳的直线运动。 直线导轨的特点：直线导轨是滑块 导轨，主要是用来支撑和引导运动部件，按给定的方向做往复直线运动。
二、安装高度的对比：由于交叉导轨是两对导轨平行安装组合成为一套，使得交叉导轨的安装高度可以做到很低，倾覆力矩也高于伟德手机网页版-伟德国际victor1946，因此运作起来的机台稳定性远高于直线导轨。
三、有效行程和精度的对比：交叉导轨行程受限，不像直线导轨那样想留多长留多长，在有限的行程内，交叉导轨的往复直线运动精度远高于直线导轨p级。因此可以说交叉导轨的精度远高于直线导轨。 四、 大体上来说，在长行程，高速，高精度的场合，大多使用直线导轨，在短行程/高刚性/高载荷/高精度的场合，大多使用交叉导轨。
